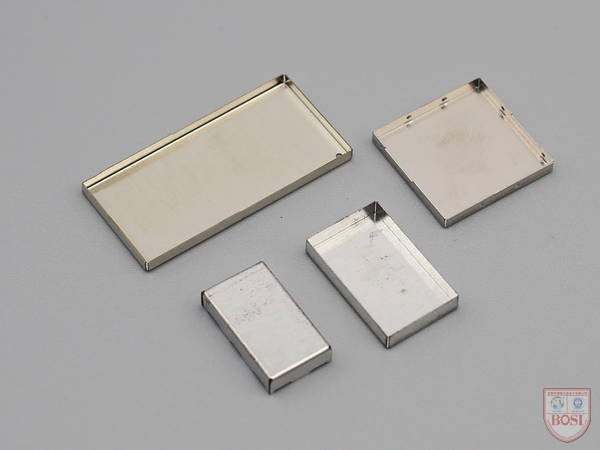

屏蔽罩是我們東莞孛斯五金的主營產品,它是用來屏蔽電子信號的工具,主要作用是屏蔽外界電磁波對內部電路的影響和內部產生的電磁波向外輻射??赡苡行┤藢?duì)與這款五金沖壓件不太熟悉,[敏感詞]小編為大家了解一下屏蔽罩
屏蔽罩由支腿及罩體組成,支腿與罩體為活動連接;罩體呈球冠狀。
此部件主要應用于手機,GPS等領域,是防止電磁干擾(EMI)、對PCB板上的元件及LCM起屏蔽作用。
屏蔽罩的材料一般采用0.2mm厚的不銹鋼和洋白銅為材料,其中洋白銅是一種容易上錫的金屬屏蔽材料。采用SMT貼片時應考慮吸盤的設計。

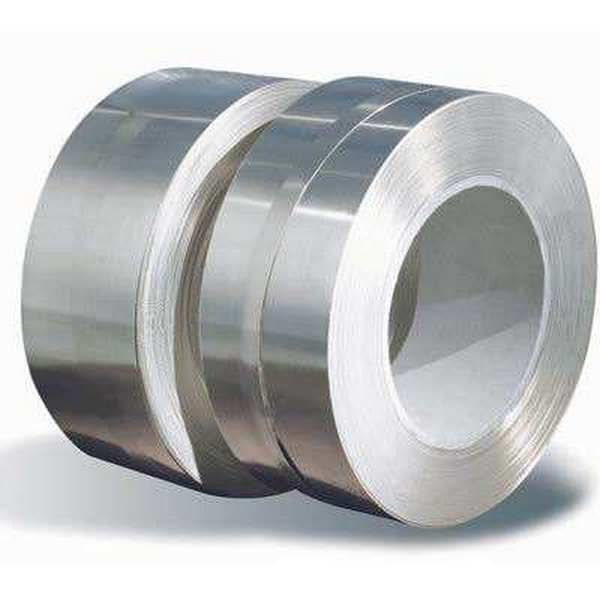

一般采用Cu-C7521-H【通用料】,Cu-C7521-OH【軟料,拉深用】(鎳白銅、洋白銅(Copper-Nickel-ZincAlloy),NickelSilver),t=0.2,0.3mm;屏蔽罩一般采用不銹鋼SUS304R-1/2H【折彎加工】,SUS304R-1/4H【拉深用】,t=0.15,0.2mm,鍍錫鋼帶(馬口鐵皮)等;
用于焊接在PCB上的可采用洋白銅、馬口鐵皮,并建議采用洋白銅,這主要是因?yàn)檠蟀足~在焊接、散熱和蒸氣方面上比較好。
放置屏蔽蓋的托盤活動空間太大,貼片時容易擺動,造成吸取不到,必須是物料放在托盤中,有1.0MM左右的活動空間,太大造成物料擺動,太小取料可能取不上來。
屏蔽蓋的取料點大小要合適,取料點盡量在物料中間,取料點的尺寸[敏感詞]是Φ6.0mm,取料點越大,貼片的穩定性越高,效率也就越高。
以上就是小編為大家介紹關于什么是屏蔽罩:http://wwwnt.cn/mp-01.html
的相關知識,我們公司司有多達200多種自己的屏蔽罩設計并有現??晒┛蛻暨x擇,能有效的為客戶剩下開模費用,降低成本,德國CNC微型打樣工藝,若需要,可以提供免費。歡迎點擊右方咨詢報價,我們竭誠為您服務!
