隨著手機、電腦、GPS、等一些數碼產品越來越普及,需要量越來越多,所需的屏蔽罩也越來越多,那么屏蔽罩廠家在生產屏蔽罩的時候需要注意一些什么事項,才能保證生產出優質的產品呢。[敏感詞]小編為大家普及一下生產屏蔽罩的注意事項,哪方面的技術要求需要去注意的
屏蔽罩一般采用不銹鋼折彎加工,拉深用,鍍錫鋼帶馬口鐵皮等。要求無油污,無披鋒,無劃傷,不變形,沖壓公差在0.1MM以內,屏蔽蓋的取料點大小要合適,取料點盡量在物料中間,取料點的尺寸[敏感詞]是Φ6.0mm,取料點越大,貼片的不亂性越高,效率也就越高。
放置屏蔽罩的托盤流動空間太大,貼片時輕易擺動,造成吸取不到,必需是物料放在托盤中,有1.0MM左右的流動空間,太大造成物料擺動,太小取料可能取不上來。

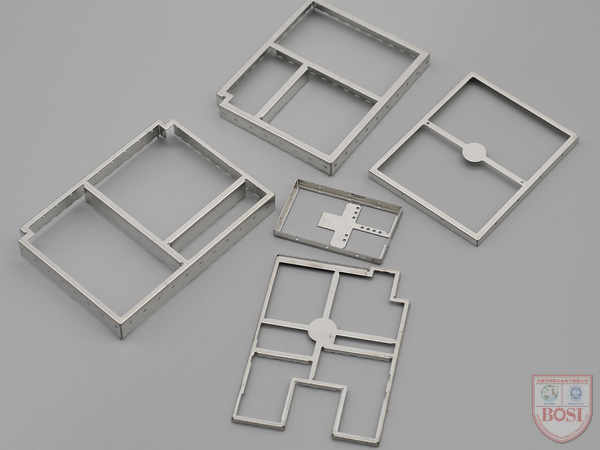

屏蔽支架的四周墻體每邊要有一到兩個直徑0.7~1mm的通孔,用于卡屏蔽蓋??ǘ床荒芴?,否則很難拆卸可由供應商作出,我們給出位置尺寸。蔽蓋四周墻的最底面,距離PCB要有0.5mm的距離,防止屏蔽支架吃錫過多頂住屏蔽蓋。屏蔽蓋散熱孔直徑1mm 如果屏蔽蓋或者屏蔽支架有平面落差,注意落差分界處側面切通,不然沒法加工。
另外平面內的落差拐角處要打直徑3mm的孔,否則會撕裂,如果屏蔽蓋或者屏蔽支架有平面落差,注意落差角度35~40度,太大的角度加工時沖裂,如果屏蔽蓋或者屏蔽支架有平面落差,落差處支架與蓋子面配合間隙不為0,應該為0.1mm 。
金屬屏蔽罩屏蔽支架平面切空處距離側墻外壁要1mm以上,內部有向下折彎的話,折彎處側墻距離外側墻0.5mm,此時平面直接貼著側墻切空 15
屏蔽支架切空區內角R0.5mm ,屏蔽支架與PCB之間不是整面焊接,要采用2-1-2-1mm方式的長城腳焊接,2mm接 16
觸,1mm懸空方便爬錫。金屬屏蔽罩如此可以增加屏蔽蓋的帖附強度。
以上就是關于生產屏蔽罩的注意事項:http://wwwnt.cn/mp-04.html
的相關知識,希望可以幫到您,我公司手機屏蔽罩主要采用0.2MM的洋白銅、不銹鋼沖壓,可以提供產品尺寸精準、平面度好、易上錫、屏蔽機能好,裝配輕易、牢固,質量優異。
